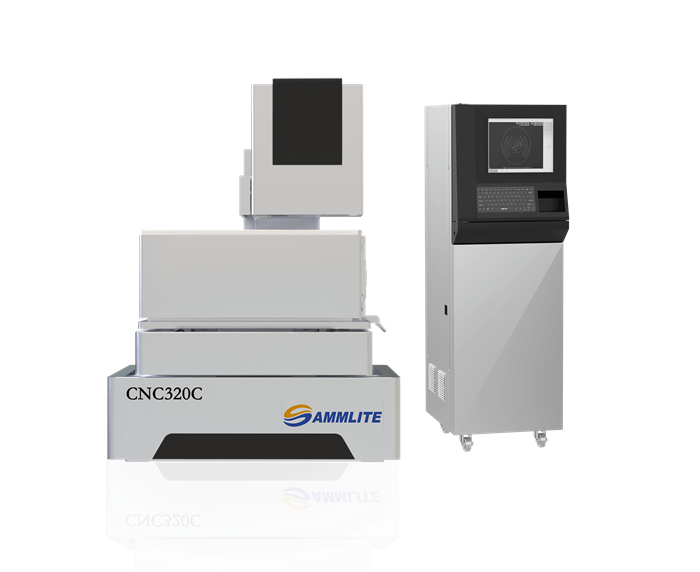

线切割电火花加工机床 CNC320C / CNC400C

结构紧凑，速度极快，系统稳定
主要特点：
C系列采用紧凑型机身结构设计，经济实用
配备松下/三菱伺服电机
X/Y轴采用上银（Hi-Win）直线导轨和滚珠丝杠
精度<0.01mm / 表面粗糙度Ra<1.0um

在线咨询

产品介绍
产品规格
产品应用
立即询单

产品介绍

HT250铸造床身经过反复回火处理，并通过有限元分析优化设计，结构紧凑、稳定性高。X/Y 轴采用进口直线导轨与滚珠丝杠，由交流伺服电机直连驱动，确保机床长期使用下的高精度性能。U/V 轴采用进口直线导轨，Z轴采用点动控制方式调节导丝嘴高度，以减小钼丝抖动。运丝筒采用直线导轨结构，具备双向自动紧丝功能，可实时调控钼丝张力。

产品规格

规格	CNC320C	CNC400C
工作台尺寸	600×400 mm	700×490 mm
X/Y 轴行程	400×320 mm	500×400 mm
最大切割厚度	250 mm	250 mm
最大工件重量	200 kg	250 kg
驱动电机	松下 / 三菱伺服电机
切割速度	180 mm²/min	180 mm²/min
表面粗糙度	粗加工 Ra<2.3μm，半精加工 Ra<1.6μm，精加工 Ra≤1μm	粗加工 Ra<2.3μm，半精加工 Ra<1.6μm，精加工 Ra≤1μm
钼丝直径	0.12-0.20 mm	0.12-0.20 mm
锥度（U/V 轴）	±3°/±6° 70mm	±3°/±6° 70mm
机床尺寸	165011002000 mm	170013002000 mm
机床重量	1600 kg	1800 kg
